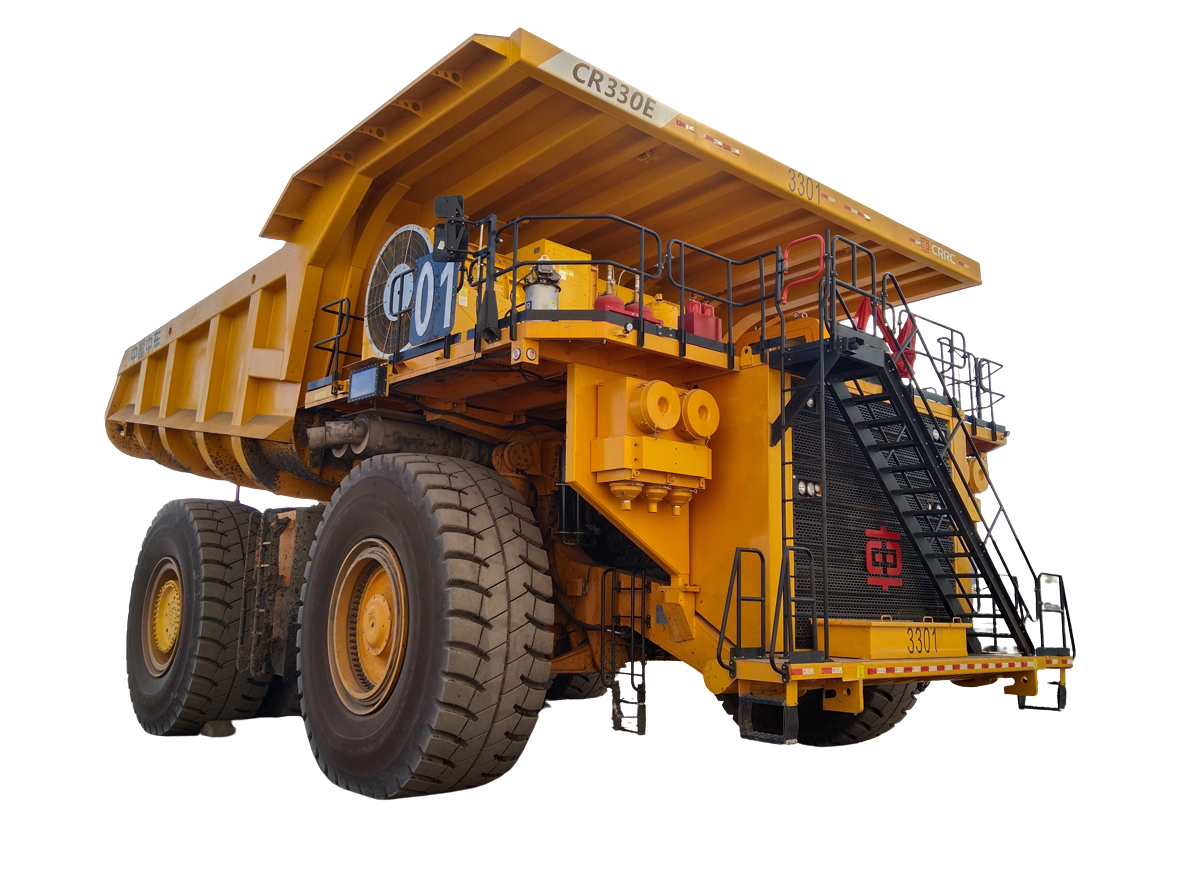

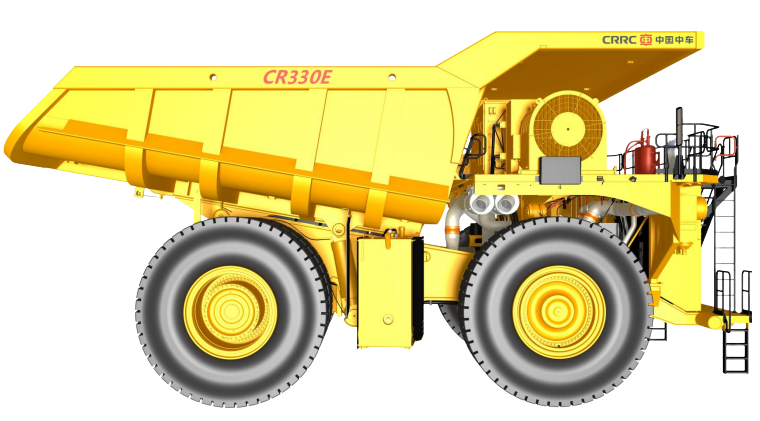

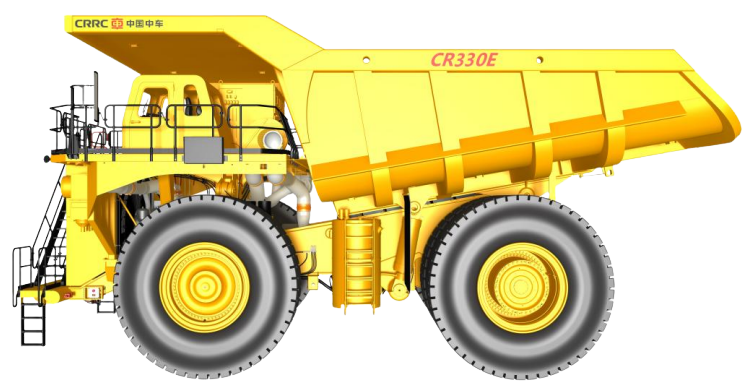

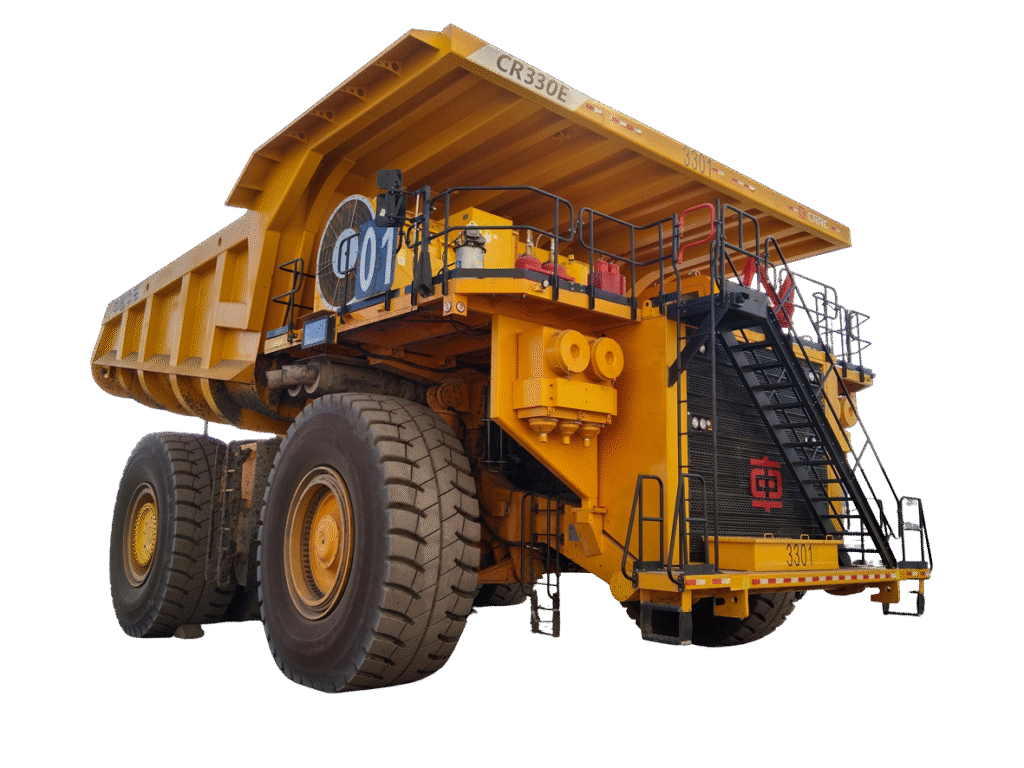

CR330E
Ачих жин (даац): 300 Tн
Машины нийт жин: 216 Тн
Тэвшний эзэлхүүн: 218 м3
Хөдөлгүүрийн чадал: 3000 HP
Хөдөлгүүр: Дизель (MTU16v4000C23)
ХӨДӨЛГҮҮР
| Загвар: MTU 16V4000 | Хөдөлгүүр ажлын горим (такт): 4 | Цилиндрийн тоо:16 |
| Эзэлхүүн: 76.3 л | Морины хүч: 3000 HP | |
| Цэвэр жин: 8100 кг | Мушгих хүч: 12,566 Нм @1700 эрг/мин |
ЦАХИЛГААН ХӨТЛӨГЧИЙН СИСТЕМ
| Хувьсах гүйдлийн генератор: YJ177E2 | Удирдлага: tPower-TC30 |
| Редукторын бууруулах дамжуулгын тоо: 32.6 (±1%) | Хурд (дээд): 58 км/цаг |
ЖОЛООЧИЙН БҮХЭЭГ
Цохилт болон уналтаас хамгаалах бүтэцтэй (ROPS/FOPS), аюулгүй байдлын хувьд ISO
3449-2005, ISO 3471-2008 стандартуудыг хангасан. Доргилт шингээх суудал, жолоочид
ээлтэй дотоод засал, өргөн харах орчинтой цонх, тохируулгатай жолооны хүрд, халуун/ хүйтнээр үлээгч агааржуулагч, шил арчигчтай. Давхар шалны хийц нь дуу чимээ тусгаарлалт, битүүмжлэлийг сайжруулсан.
ЖОЛООДЛОГЫН СИСТЕМ
Тогтмол даралтын гидро-жолоодлоготой. Жолоодлогын гидро-аккумулятор нь ослын
үед нөөц тэжээлээр хангаж, системийн аюулгүй, найдвартай байдлыг нэмэгдүүлнэ.
Жолоодлогын систем нь ISO 5010 стандартын шаардлагыг хангасан.
– Эргэлтийн хамгийн бага радиус: 15.5 м
ТЭВШ ӨРГӨХ СИСТЕМ
Цахилгаан удирдлагатай гидро насосоор тэжээгддэг өргөх систем нь хоёр талын
үйлдэлтэй, гурван шатлалт өргөх цилиндрийг удирдаж, тэвшийг өргөх, буулгах, барих,
хөвөх үйлдлүүдийг гүйцэтгэнэ.
1.Өргөх хугацаа: 24 сек
2.Буулгах хугацаа: 22 сек

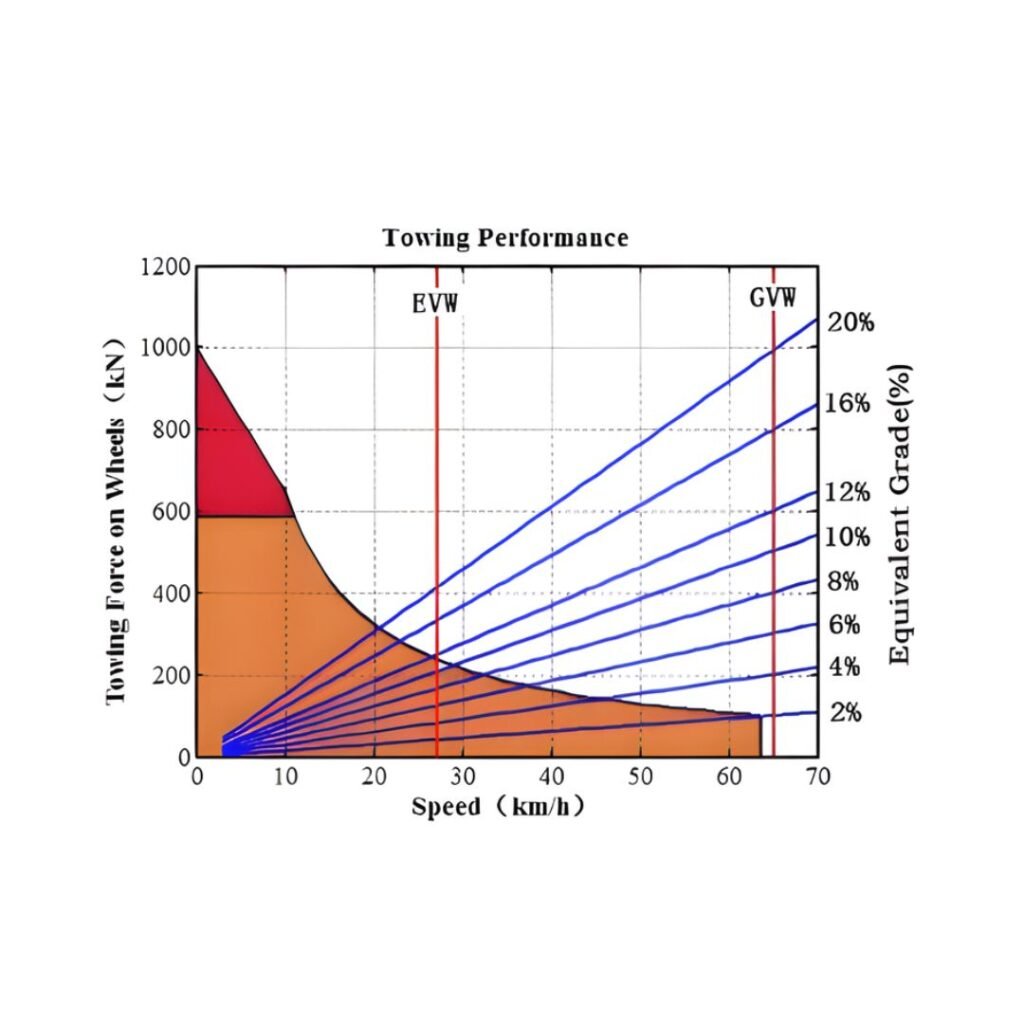

Гүйцэтгэлийн муруй
ШИНГЭНИЙ БАГТААМЖ
| Нэр төрөл | Багтаамж |
| Хөдөлгүүрийн тос: | 300 л |
| Хөргөлтийн систем | 1050 л |
| Түлшний сав | 5000 л |
| Гидравлик тосны сав | 1500 л |
| Гидравлик тос хийх хэмжээ: | 1200 л |
| Захын дамжуулагч (нэг тал): | 90 л |
ТЭВШ ӨРГӨХ СИСТЕМ
Цахилгаан удирдлагатай гидро насосоор тэжээгддэг өргөх систем нь хоёр талын үйлдэлтэй, гурван шатлалт өргөх цилиндрийг удирдаж, тэвшийг өргөх, буулгах, барих, хөвөх үйлдлүүдийг гүйцэтгэнэ.
- Өргөх хугацаа: 24 сек
- Буулгах хугацаа: 22 сек
| Үзүүлэлт | Утга |
| Стандарт | 46/90R57 |
| Нэмэлт сонголт | 50/80R57 |
| Обудны хэмжээ | 32.00/6.0-57 |

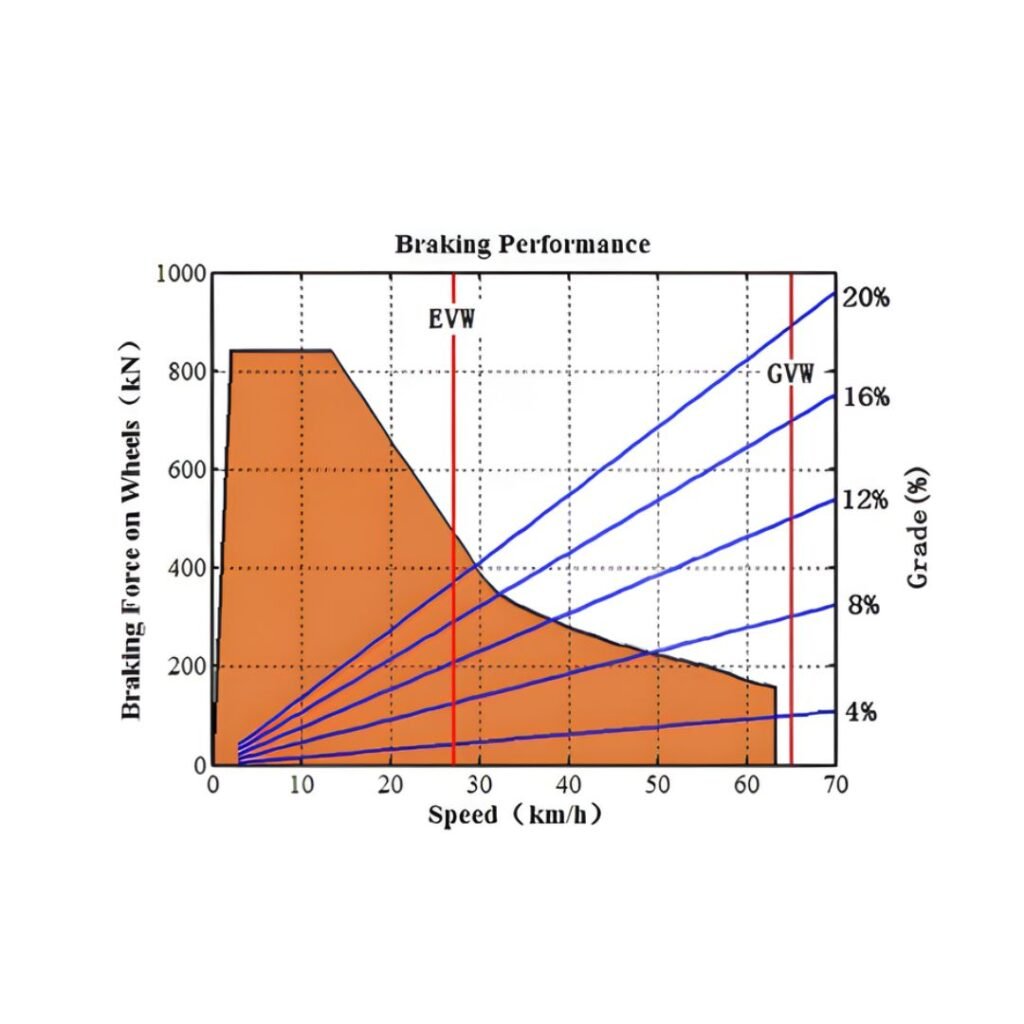

Ажлын тоормос:
Гидравлик болон цахилгаан тоормос нь машиныг тоормослох хүчээр хангаж, явалтын аюулгүй байдлыг хангана. Урд болон хойд дугуй нь нийт 97019 см2 үрэлтийн талбай бүхий дискен тоормостой.
- Урд дугуй: Дискэн тоормос, үрэлтийн нийт талбай 97,019 см2
- Хойд дугуй: Дискэн тоормос, үрэлтийн нийт талбай 97,019 см2
- Удаашруулах тоормос: Агаарын хөргөлттэй эсэргүүцлийн тор бүхий цахилгаан тоормосны систем нь үр ашигтай, аюулгүй, найдвартай удаашруулах хүчийг бий болгоно.
- Агшин зуурын тоормосны дээд чадал: 4030 кВт
- Тасралтгүй тоормосны дээд чадал: 3030 кВт
СТАНДАРТ ТОНОГЛОЛ
- Жолоочийн бүхээг: ROPS ба FOPS хамгаалалт, дуу тусгаарлагчтай доторлогоо, агааржуулагч/халаагуур, доргилт багасгах суудал, тохируулгатай жолооны хүрд, радио гэх мэт.
- Удирдлагын эд анги: Хурд баригч, тэвш өргөх товчлуур, зогсоолын тоормосны товчлуур, ослын тоормосны товчлуур, ослын зогсолтын товчлуур гэх мэт.
- Хянах самбар: Хурд/эргэлтийн заалт, түлшний заалт, анхааруулах гэрэл/дуут дохио, шингэн LCD дэлгэц, гэмтлийн дохиолол гэх мэт.
- Ерөнхий: Агаарын шүүлтүүр, дискэн тоормос, төвлөрсөн тосолгоо, автомат гал унтраагуур, хойд талыг харах толь, ослын тоормосны удирдлага гэх мэт.
АЧААТАЙ ҮЕД
АЧААГҮЙ ҮЕД
| Урд тэнхлэг: | 175,440 кг (34%) |
| Хойд тэнхлэг: | 340,560 кг (66%) |
| Нийт жин: | 2516,000 кг |
| Урд тэнхлэг: | 108,000 кг (50%) |
| Хойд тэнхлэг: | 108,000 кг (50%) |
| Нийт жин: | 216,000 кг |
ШИНГЭНИЙ БАГТААМЖ
- Хөдөлгүүрийн тос: 300 л
- Хөргөлтийн систем: 1050 л
- Түлшний сав: 5000 л
- Гидравлик тосны сав: 1500 л
- Гидравлик тос хийх хэмжээ: 1200 л
- Захын дамжуулагч (нэг тал): 90 л
